是不是一看到“镀金”，就下意识觉得它是为了“高端”“好看”甚至“溢价”? 放在珠宝首饰上，这种联想不算离谱;但放到电子元器件领域，镀金更多是一种“工程手段”。它并不是为了炫耀，而是为了在长期使用、频繁插拔、潮湿腐蚀、微弱信号等复杂条件下，让电气连接更稳定、更可靠。理解这一点，你就能看懂：为什么有些元器件必须镀金，有些镀了反而不划算;为什么同样写着“镀金”，寿命与性能却差异巨大。

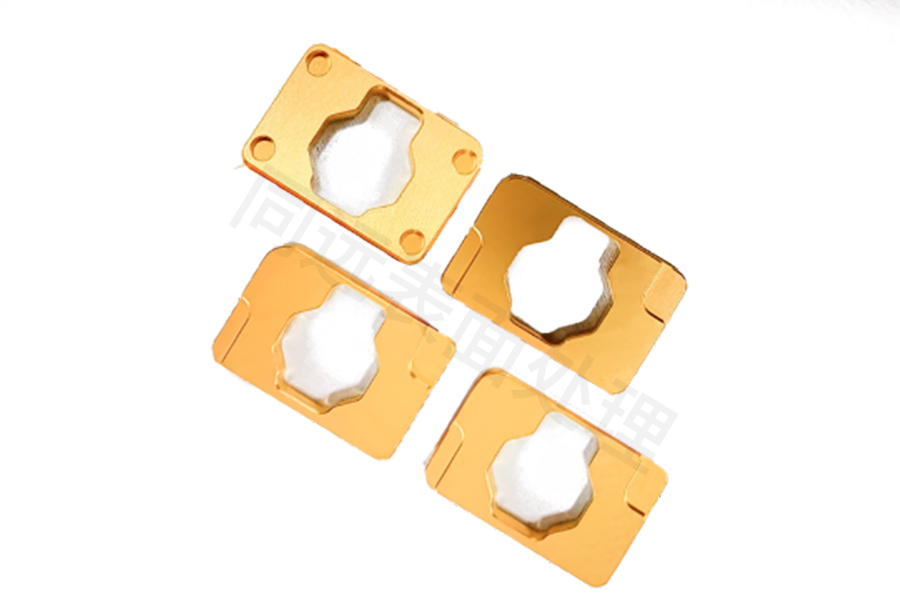

　　一、电子元器件“镀金”的本质

　　电子系统里，真正容易出问题的地方往往不是芯片算力不够，而是连接界面：连接器触点、插槽弹片、继电器触点、PCB金手指、测试点、封装焊盘等。它们承担的任务看似简单——“导电”——但现实环境并不友好：

　　空气中的氧气、硫化物会让金属表面氧化或硫化

　　潮湿、盐雾会加速腐蚀

　　插拔摩擦会带来磨损与微动腐蚀

　　小电流、小电压场景下更怕“接触电阻飘移”

　　而金的核心价值在于：化学性质稳定、不易氧化、导电性能好、接触电阻低且长期稳定。这使得镀金成为提升接触可靠性的经典方案。换句话说，镀金不是“锦上添花”，而是针对某些应用场景的“保底策略”。

　　二、为什么偏偏是金?它到底比别的镀层强在哪

　　很多人会问：银更便宜且导电更好，为什么不用银?镍也很常见，为什么还要金?答案在于“综合表现”。

　　1)抗氧化与抗腐蚀：金几乎是“懒得反应”

　　银导电好，但容易硫化发黑;铜导电也不错，但氧化很快;镍耐蚀但接触电阻与表面特性不如金。金在常见环境下几乎不形成影响导电的氧化膜，这对长期稳定的接触非常关键。

　　2)低而稳定的接触电阻：尤其适合弱信号

　　在低电平信号、微小电流场景(如传感器接口、精密仪器、通信接口)，接触面一旦生成氧化膜，可能就不是“多一点电阻”的问题，而是直接引发间歇性断路、噪声增加、数据错误。金镀层能显著降低这种风险。

　　3)耐插拔、耐磨损：但前提是厚度与配套结构到位

　　镀金并不等于永不磨损。薄金在高频插拔下可能很快磨穿，露出底层金属，可靠性随之下降。因此，镀金的“好”，很大程度取决于厚度、底层镀层(如镍屏障层)以及接触结构设计。

　　三、哪些地方最常见“镀金”?不是所有元器件都需要

　　电子元器件镀金，主要集中在“接触界面”和“关键互连”上，常见位置包括：

　　PCB金手指：如内存条、显卡、工业板卡边缘连接，插拔频繁且需要长期稳定接触。

　　连接器端子/触点：USB、航空插头、板对板连接器、弹片触点等。

　　继电器触点：某些低电平信号继电器，会用金或金合金以降低接触不良。

　　芯片封装相关：如键合金线(部分场景)、封装引脚镀金(或选择性镀金)、部分高可靠封装焊盘表面处理。

　　测试与探针接触面：需要稳定的接触电阻与耐磨特性。

　　但要注意：并不是越多越好。如果元器件是一次性焊接连接、且环境温和、信号强、寿命要求一般，那么用更经济的镀锡、镀镍或其他表面处理往往更合理。镀金更多是为“高可靠性”“弱信号”“复杂环境”“频繁插拔”服务。

　　四、镀金工艺与结构：你看到的是金，背后常常还有“镍”

　　在工程实践里，金通常不会直接镀在铜上，因为铜会发生扩散，时间久了会影响表面性能。常见结构是：

　　铜基材(或合金)

　　镍屏障层：阻止扩散、提供硬度与支撑

　　金层：提供稳定的接触表面

　　这也是为什么你会听到“镀镍再镀金”这样的说法。不同应用会采用不同类型的金层：

　　1)硬金(Hard Gold)

　　通常用于金手指、连接器触点等需要耐磨的地方。硬金往往含有少量合金元素，提高硬度和耐磨性，适合插拔场景。

　　2)软金(Soft Gold)

　　更适合键合、焊接相关或对表面特性有要求的场景，硬度较低但某些工艺友好性更强。

　　3)选择性镀金

　　只在需要的触点区域镀金，其余区域使用更经济的镀层。这样既保证关键可靠性，又控制成本。

　　五、厚度、寿命与成本：镀金“值不值”看这三条

　　评价镀金方案是否划算，常常绕不开三个关键词：厚度、插拔次数、环境等级。

　　1)厚度不是玄学：它直接决定耐磨寿命

　　薄镀层适合轻度插拔或静态连接;高频插拔场景往往需要更耐磨的镀层体系。很多“看起来镀金”的产品，用起来却接触不稳，常见原因就是镀层太薄或底层结构不合理。

　　2)插拔次数越多，越需要“硬金+合理厚度+良好弹片设计”

　　插拔不仅磨损表面，还会带来微动摩擦与污染物堆积。如果产品定位是工业、通信、测试设备等“插拔当饭吃”的场景，镀金往往是更稳妥的选项。

　　3)环境越恶劣，越需要抗腐蚀能力

　　盐雾、潮湿、含硫环境(例如部分工业区)对银、铜等金属表面非常不友好。镀金在这类环境下的稳定性优势会被放大。

　　六、常见误区：别被“镀金”三个字带偏

　　误区1：镀金就一定比不镀金好

　　如果连接是一次焊接、环境温和、信号电平高，那么镀金带来的收益可能有限，反而增加成本。正确做法是看应用条件，而不是看“材质名头”。

　　误区2：只看表面颜色判断有没有镀金

　　很多镀层外观相近，甚至会有“金色外观”的替代镀层。判断是否镀金要看规格、材料报告、工艺说明，而不是肉眼。

　　误区3：忽略配对材料与使用维护

　　镀金触点如果配对不当(比如对接面粗糙度、硬度差异大)，也会出现异常磨损。再好的镀层也怕灰尘油污、插拔带电火花、超出设计的机械力。

　　七、选型建议：什么时候该优先考虑镀金方案?

　　弱信号/小电流：传感器接口、精密测量、低电平继电器信号路径

　　高可靠性要求：医疗设备、航空航天、工业控制、安防关键链路

　　频繁插拔：测试治具、可更换模块、扩展卡、维修维护频繁的设备

　　恶劣环境：潮湿、盐雾、含硫气体环境或长期户外运行

　　接触电阻必须长期稳定：对数据误码、噪声、瞬断极为敏感的系统

　　反之，如果是成本敏感型消费电子、一次性装配后基本不动、环境相对温和且信号裕量大，往往可以考虑更经济的表面处理方案，把预算用在更关键的地方。

　　电子元器件镀金，说到底是在做一件事：让连接更可靠，让性能更稳定，让故障更难发生。它的价值不在于“金”本身，而在于它对抗氧化、腐蚀、微动磨损与接触电阻漂移的能力。真正专业的选型，不是看到镀金就无脑加分，也不是觉得镀金就是噱头，而是把应用场景、寿命目标、成本边界放在一起权衡——该用就用，用就用对。
